Ekologiczna architektura Shueco
Budynek Kalk Karrees położony w niemieckim Köln to imponujące połączenie nowoczesnej sztuki architektury z ekologicznymi technologiami jutra firmy Schueco. Zintegrowane z przeszkloną fasadą moduły fotowołtaiczne zaopatrują budynek w darmową energię elektryczną, natomiast termoizolowane fasady ograniczają ucieczkę ciepła.

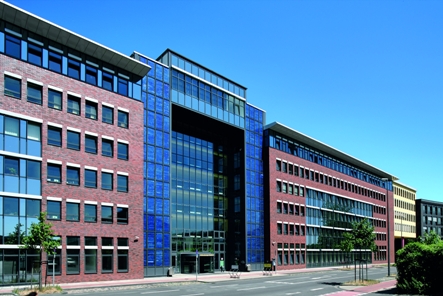

Obiekt Kalk Karrees to wybudowany w 2002 roku zespół administracyjno-biurowy położony w industrialnym dystrykcie miasta Köln - Kalk, zlokalizowanym na prawym brzegu Renu. Największą częścią kompleksu administracyjnego jest budynek o powierzchni użytkowej 47000 m2. Korpus w formie zabudowy blokowej został wpisany w kształt działki budowlanej. Obiekt liczy sześć kondygnacji od strony ulicy i pięć od strony wewnętrznej zespołu. Takie rozwiązanie zostało podyktowane wymogami ochrony przed hałasem ulicznym. Architekci zdecydowali się połączyć typowe dla historycznej zabudowy Kolonii materiały budowlane ze współcześnie używanym aluminium i szkłem. Charakterystyczna czerwona cegła klinkierowa widoczna na przeważającej części elewacji stanowi o unikalnej tożsamości budynku, harmonizując jednocześnie z przeszklonymi fasadami i zintegrowanymi modułami fotowoltaicznymi Schueco.
Portal słońca i nowe rozwiązania

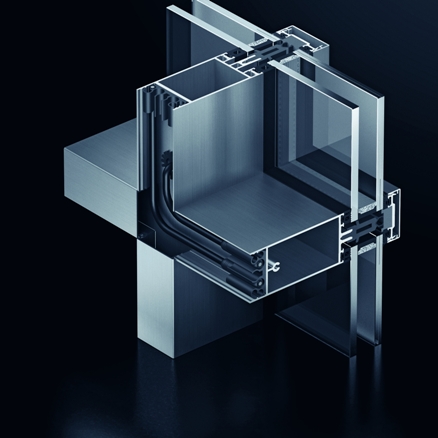

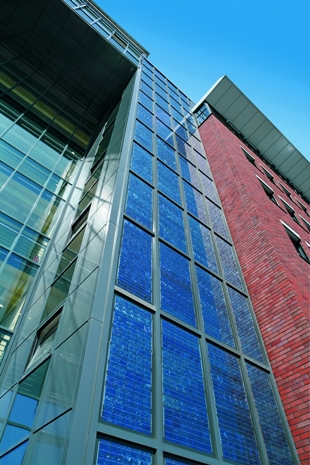

Dominującym elementem konstrukcji jest zorientowany w kierunku południowym portal wejściowy z instalacją solarną, otwierający wejście do jedynego w swoim rodzaju atrium, dzielącego obiekt na dwie części użytkowe. Umieszczona bezpośrednio w strefie wejścia instalacja fotowoltaiczna stanowi, oprócz efektownej dekoracji obiektu, dostrzegalny znak aktywnej ochrony klimatu przez urzędujące w budynku władze samorządowe. We wzniesionej na wysokość 22 metrów fasadzie słupowo-ryglowej umieszczono łącznie 96 modułów polikrystalicznych PV o powierzchni 170 m2. Całkowita moc nominalna takiego zespołu wynosi 16 kWp, co pozwala na zmniejszenie rocznej emisji CO2 o niemal 5 ton. Ciemnoniebieska kolorystyka modułów PV współgra z szarym odcieniem ciepłych fasad oraz ciemnoczerwoną barwą klinkieru. W konstrukcji fasad serii Schueco FW 50+, w tym także najnowszym systemie FW 50+.SI wzięto pod uwagę rozwój powłoki budynku w kierunku pozyskiwania energii (fotowoltaika) i oszczędzania energii (automatyka), stąd przewidziano w nich ukryte prowadzenie przewodów elektrycznych w kanałach instalacyjnych zintegrowanych z profilami.
Fasady coraz cieplejsze
Rozwiązanie fasadowe zastosowane w obiekcie Kalk Karrees to ukłon w stronę nowoczesnej estetyki i oszczędności energii cieplnej. Schueco FW 50+, pomimo upływu czasu nadal spełnia wysokie wymogi normowe. Przy wypełnieniu z szyb o wartości Ug = 1,1 W/m2K i współczynniku Uf = 2,0 (1,8) W/m2K, odpowiednio w strefie słupka i rygla, całkowita izolacyjność cieplna przegrody Ucw wynosi 1,7 W/m2K. Funkcjonalność rozwiązania wyraża się także w możliwości realizacji pełnej gamy świetlików dachowych, jak te zastosowane w zadaszeniu atrium Kalk Karrees oraz płynnego łączenia ścian kurtynowych z innymi systemami i materiałami. Współcześnie dostępne rozwiązania fasadowe Schueco są jeszcze bardziej zaawansowane pod względem technologicznym. Najnowszy system fasadowy Schüco FW 50+.SI charakteryzuje się dwukrotnie niższym współczynnikiem przenikania ciepła Uf, co przy zastosowaniu dzisiaj dostępnych szyb o współczynniku Ug = 0,6 W/m2K, pozwala osiągnąć współczynnik przenikania ciepła dla całej fasady na poziomie Ucw = 0,8 W/m2K, i to przy uwzględnieniu wpływu połączeń śrubowych! Obniżenie wartości Ucw o niemal 53% w stosunku do starszego rozwiązania przekłada się na dalsze wymierne korzyści finansowe i ekologiczne. Przy zastosowaniu nowego systemu fasadowego FW 50+.SI na powierzchni 1000 m2 roczna oszczędność energii odpowiada zużyciu aż 9200 l oleju opałowego i zmniejszeniu emisji CO2 do atmosfery aż o 25 ton rocznie!
